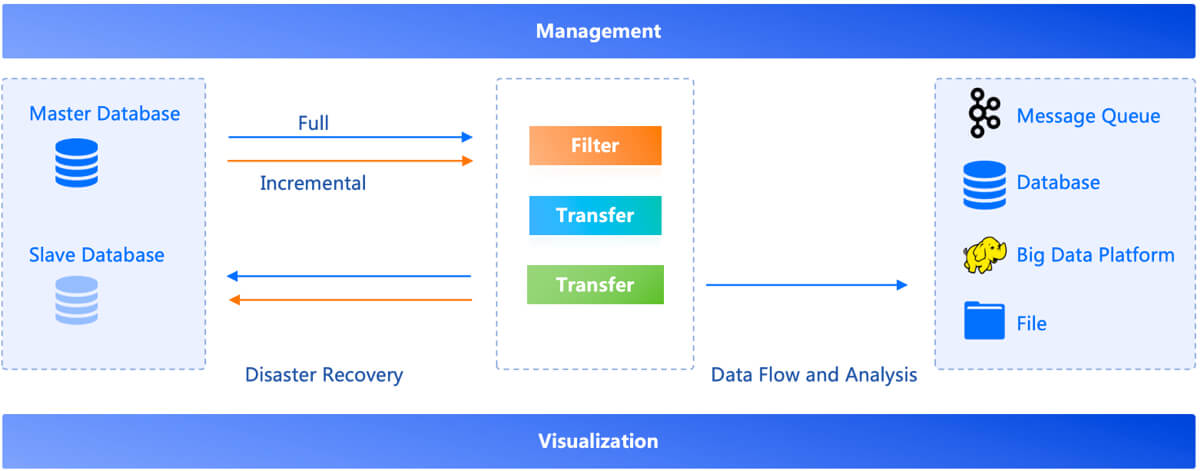

データ収集アーキテクチャの設計は、全体アーキテクチャ設計のモデル(以下の図に示す)を参考にしています。
異なるデータベースについて、データは、ウォールログ方式に基づいて抽出され変換され、メッセージキュー、データベース、ビッグデータプラットフォーム、ファイルなどのさまざまなターゲット端に送信されます。データ伝送プロセスは、フル型とインクリメンタル型に分かれています。フルデータは、データベースからの論理的な抽出を通じて取得されます。インクリメンタルデータは、ログ分析を通じて取得されます。二次データベースへのフルデータとインクリメンタルデータは、継続的なデータレプリケーションを実現し、データベースデータのリアルタイム保護を完了させます。同期ソフトウェアを通じて他のターゲット端にレプリケートされたフルデータとインクリメンタルデータは、ヘテロジニアスレプリケーションを構成します。
ソースデータベースは、Oracle、DB2、SQL Serverなどの従来の商業データベースや、Dameng、GaussDB、TDSQL、OBなどの国内データベースなどをサポートしています。ヘテロジニアスターゲットエンドは、様々なデータウェアハウス、メッセージキュー、MPP、NoSQLなどをサポートしています。
